STK4132 Pada Library Didalam Protel Altium - Part 3 (Integrasi SCH, PCB)

www.niguru.com
Niguru.com | Sabtu, 21 Nov 2020 | Seperti yang sudah dijelaskan pada posting sebelumnya, bahwa library diperlukan dalam pembuatan skema /diagram elektronika, agar komponen yang diperlukan dalam gambar sudah tersedia saat diperlukan.

Bila pada posting sebelumnya Niguru.com sudah menjelaskan pada sisi skematik maupun sisi PCB dalam pembuatan komponen yang akan ditambahkan, maka kali ini Niguru.com akan melanjutkan pada cara mengintegrasikan skematik dan PCB yang sudah dibuat.

Mulai dengan membuka aplikasi Protel Altium:





Pada library skematik (SCH) yang terbuka klik komponen yang akan dilengkapi dengan footprint (cetakan kaki PCB):



Klik Edit:



Hasilnya:


  1. Ketik Default Designator = IC?
  2. Comment = STK4132


Klik Add:



Klik OK:



Klik Browse:

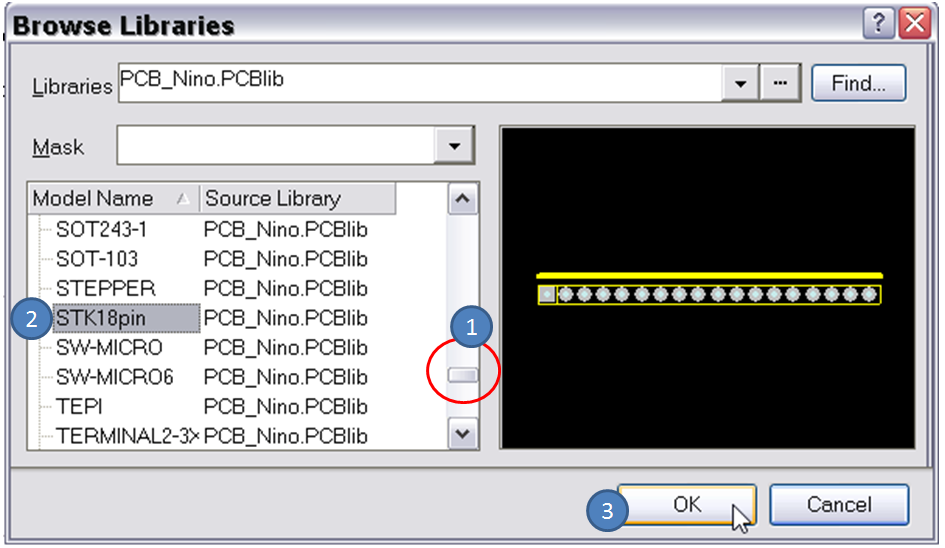

  1. Scroll down sampai STK18pin terlihat (pembuatannya sudah dijelaskan pada posting sehari sebelum ini).
  2. Klik pada footprint (STK18pin)
  3. Klik OK


Hasilnya akan tampil footprint pada window PCB model, klik OK:



Klik OK:



Selesai.
Klik icon save untuk menyimpan hasilnya:


Demikianlah penjelasan yang detail mengenai cara penambahan dan pembuatan komponen pada Protel Altium, yang dijabarkan dalam 3 posting dalam 3 hari berturut-turut.
Selamat mencoba .. Have a nice day :-)
